Tepelná čerpadla EKOVY NORDLine

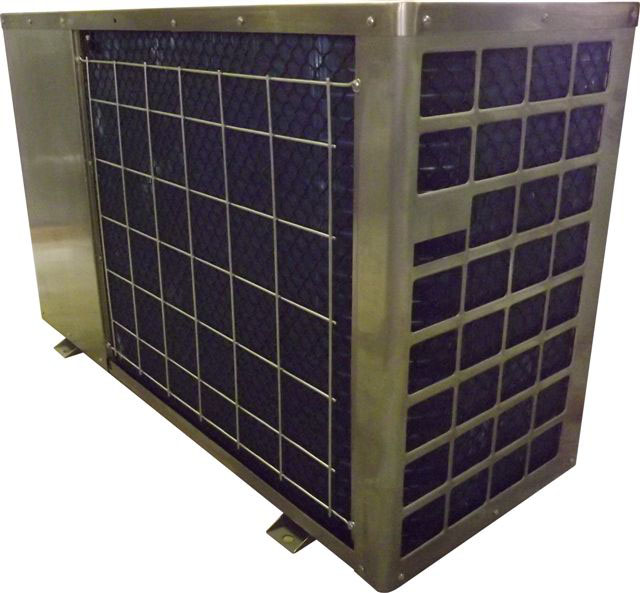

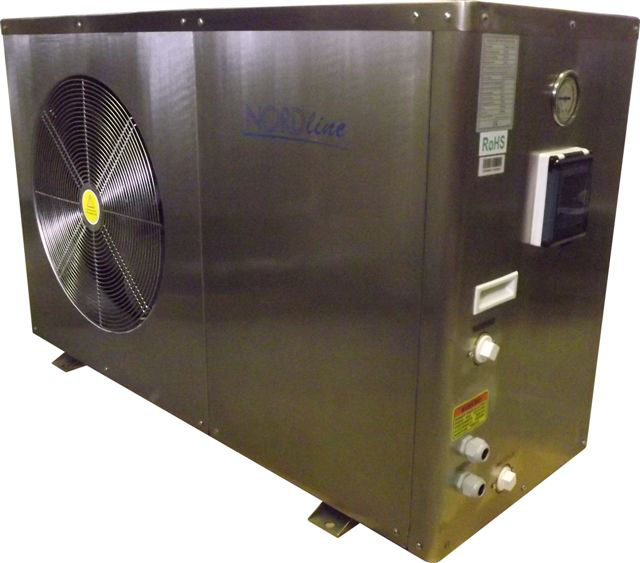

Venkovní jednotka pro tepelné čerpadlo WWBC 9,5 H-B
Venkovní jednotka monoblok ve vertikálním provedení, vhodná pro střední rodinné domy o tepelné ztrátě do 22 MWh za rok. Má tichý chod a dobrý topný faktor. V současnosti nejprodávanější typ, který svým výkonem vyhovuje většině rodinných domů. Je zapsána v programu Zelená úsporám pod kódem SVT 5392. Jako všechny venkovní jednotky řady NORDLine je vybavena elektronicky řízeným expanzním ventilem. Elektronická regulace vstřikování chladiva má velký rozsah a zajišťuje optimální chod venkovní jednotky.
Tuto venkovní jednotku používá tepelné čerpadlo EKO95 a EKO190
    | Technická data | |
|---|---|---|
| Teplotní rozsah nasávaného vzduchu | -15°C až +35°C | |
| Teplotní rozsah topného systému | +15°C až +55°C | |
| Příruba topné a vratné vody | 1´´ | |
| Průtok vzduchu-primární strana | 1 800 m3/h | |
| Objemový průtok-topná strana | 1,3 m3/h | |
| Ochrana pro zamrznutí topné vody | ANO | |
| Tlaková ztráta-topná strana | 19,7 kPa | |
| Objem vody | 5,5 l | |
| Provozní tlak topné vody | Min. 0,1 MPa - Max. 0,6 MPa | |
| Chladivový okruh | ||
| Kompresor | Mitsubishi-rotační | |
| Chladivo | R407c | |
| Množství chladiva | 1,5 kg | |
| Odtávání | Automatické (manuální) | |
| Způsob odtávání | Reverzní chod (horkým chladivem) | |
| Ohřev sběrné vany kondenzátu | Ano (instalován topný kabel) | |
| Odvod kondenzátu | Otvorem ve spodním krytu | |
| Vypínání nízkotlakého presostatu | 0,2 MPa | |
| Vypínání vysokotlakého presostatu | 2,8 MPa | |
| Výměník | Trubkový, materiál Cu | |
| Používaný olej v kompresoru | FV68S | |
| Elektrické údaje | ||
| Napájení | 230 V/1 PH/50 Hz | |
| Příkon | 2,5 kW | |
| Max.rozběhový proud | 28 A | |
| Max.provozní proud | 12 A | |
| Min.jistič (A) | 13A/C | |
| Příkon ventilátoru | 50 W | |
| Přívodní vedení pro kompresor (n x mm2) | 3 x 2,5 | |
| Elektronická regulace LCD | HT16218 | |
| Krytí (EN 60 529) | IP 24 | |
| Mechanické údaje | ||
| Výška (mm) | 690 | |
| Šířka (mm) | 1115 | |
| Hloubka (mm) | 470 | |
| Hmotnost (kg) | 65 | |
| Povrchová úprava | Komaxit / nerez | |
| Barva | Bílá / nerez | |
| Hlučnost | ||
| Akustický výkon (dB) vzdálenost 1,5 m | 56 | |
| Výkonové údaje | ||
| A7/W35 - výkon | 8,1 kW | |
| COP-topný faktor | 3,5 | |
| Příkon | 2,3 kW | |
| A2/W35 - výkon | 6,8 kW | |
| COP-topný faktor | 3,1 | |
| Příkon | 2,2 kW | |
| A2/W45 - výkon | 5,7 kW | |
| COP-topný faktor | 2,5 | |
| Příkon | 2,2 kW | |
| A-10/W35 - výkon | 4,9 kW | |
| COP-topný faktor | 2,3 | |
| Příkon | 2,1 kW | |
Nahrazuje venkovní jednotku SWBC 9,5 H-B a SWBC 7,8 H-B
